1.2 Нанесение торкрет-бетона
Очень важный раздел в технологии SCIP строительства, он необходим как для застройщиков, так и для частных строительных бригад. К сожалению рекомендации не раскрывают полностью правила составления состава раствора, методик нанесения с использованием растворонасосов и прочих устройств. Мы можем эти моменты рассматривать отдельно по Вашим запросам!

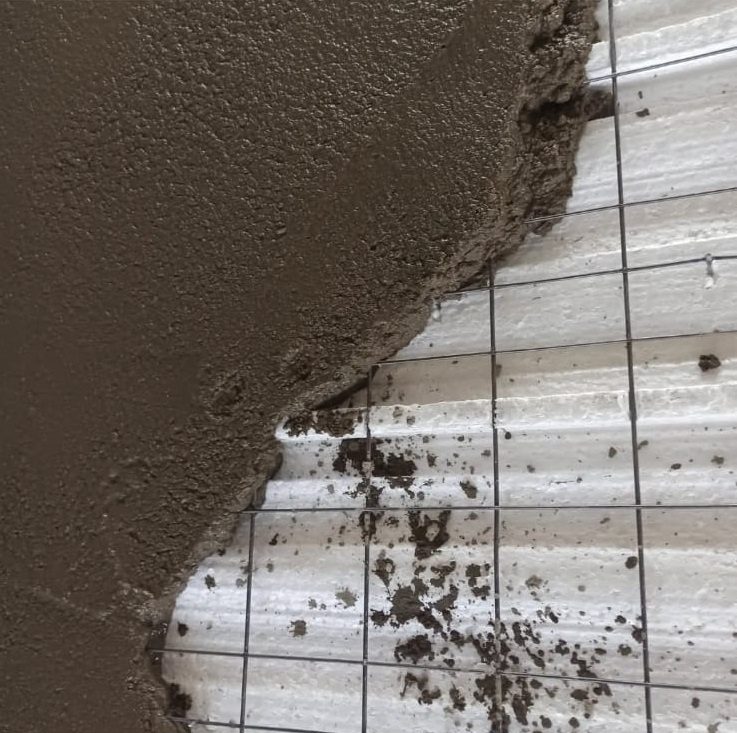

Одинарная панель EMMEDUE, используемая в качестве несущего элемента монолитится путем выполнения набрызга на каждую сторону панели
строительного раствора в составе из песочно-цементной смеси слоем средней толщины ориентировочно 3,5 см. Замоноличенная таким образом панель образует железобетонную плиту с сердцевиной из пенополистирола.
1.2.2 Смесь для раствора
Смесь цемента и песка должна дозироваться в соответствии с объемным соотношением между инертным материалом и цементом в составе смеси, ориентировочно составляющим 4:1. Используемый инертный материал должен иметь фракцию от 0 до 6 мм.
В России идут большие дебаты по применению для технологии EMMEDUE технологии торкретирования, с профессиональной точки зрения хочется сразу отметить, что это утверждение возникло из-за неточности инженерного перевода инструкции на русский язык. Торкретирование это технология монолитных работ, где бетона наноситься на поверхность со скорость не менее 40 м/секунду, тогда как при набрызге скорость нанесения составляет не более 4 м/ секунду, что в 10 раз меньше от технологии торкретирования. Технология торкретирования имеет ряд обязательных условий, которые игнорируются в технологии проведения набрызга и не влияют на получение конечного продукта. Стоимость работ по торкретированию в 4 — 8 раз выше проведения обычных работ по оштукатуриванию, набрызгу. Введение технологии торкретирования в технологию SCIP строительства — экономически не целесообразно и бесперспективно.
Можно сделать вывод о возможном составе раствора, планируемого к использованию для замоноличивания панелей EMMEDUE в ориентировочном соотношении 350 кг цемента на каждый м3 смеси. В связи с этим на каждый кубический метр смеси предусматриваются следующие ориентировочные количества каждого материала, входящего в ее состав:
Содержание воды в смеси может варьироваться в большую или меньшую
сторону в зависимости от влажности инертного материала. В любом случае класс подвижности смеси, измеренный конусом Абрамса, должен составлять S2
(опускание на конусе 5÷9 см).
В случае, использования предварительно смешанного продукта, нужно убедиться, что процент извести ниже на 5% по соотношении с весом цемента. Вопрос подбора состава очень болезнен для строителей в России и это связано с нежеланием осуществлять подбор состава смеси. Пески в каждом регионе разные и в стремлении получить более дешёвый материал для выполнения работ, многие теряют качество раствора, подвижность смеси по рукавам. Не верный подбор оборудования для нанесения так же может влиять на качество выполнения работ.
Для качественного выполнения работ Вам необходимо ознакомиться с требованиями, для удобства все они собраны и представлены ниже:
- ГОСТ Р 57984-2017 Штукатурка для наружных и внутренних работ. Правила подбора, приготовления и нанесения / External rendering and internal plastering. The rules of estimation, preparation and application
- ГОСТ 8736-2014 Песок для строительных работ. Технические условия / Sand for construction works. Specifications
- СП 82-101-98 Растворы строительные — СКАЧАТЬ ЗДЕСЬ
- ГОСТ Р 58766-2019 Растворы строительные. Общие технические условия / Mortars. General specifications
- ГОСТ 84397 Испытания растворов — СКАЧАТЬ ЗДЕСЬ
1.2.3 Набрызг на стены
После того как панели будут смонтированы и выравнены по вертикали, усиливающие сетки заложены, армирующие сетки, разрезанные для прокладки сетей инженерных коммуникаций, восстановлены (для обеспечения непрерывности конструкции), и усиливающая арматура по мере ее необходимости заложена, можно приступить к набрызгу. Набрызг должен наноситься с помощью приспособлений или с помощью насосов непрерывного нагнетания.
На способах нанесения раствора можно остановиться и рассмотреть этот момент отдельно, так как он так же сильно дискутируется в обществе и оставить его в стороне будет не верно.
Подвижность свежей смеси и давление, с которым она наноситься, очень
важны для обеспечения необходимого качества укладки и получения прочностных параметров в будущем.
Приблизительный состав смеси (не является рекомендацией)
- Пемент : 350 Кг
- Песок : 1600 Кг
- Вода : 160 литров.

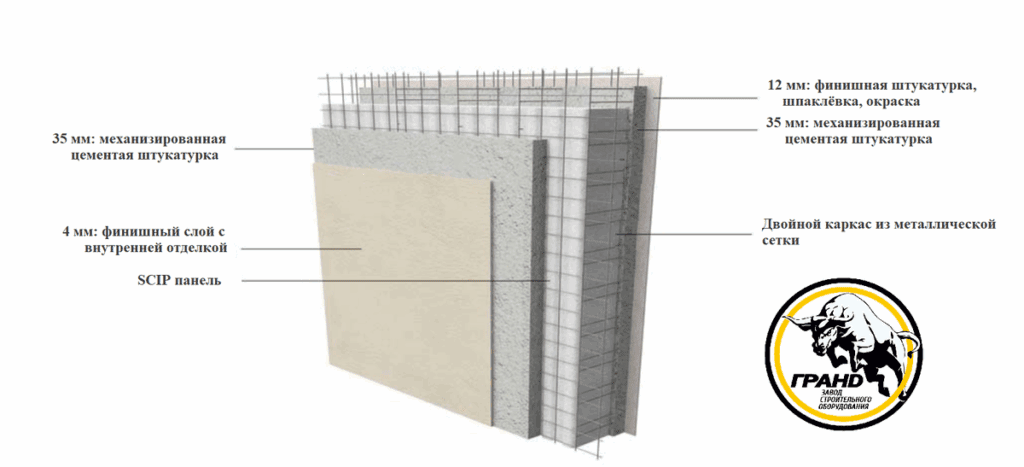

Конечная толщина торкрет-бетона, наносимого с каждой стороны, будет получена путем нанесения минимум 2 слоев смеси, первый из которых составит ориентировочно 25мм, и будет предназначен для покрытия металлической сетки, в то время как слой конечной штукатурки с мелкозернистым песком. ( это относиться к рекомендации и может меняться). Не исключается нанесения сразу одного слоя с последующей отделкой.
Рекомендуется избегать нанесения большой площади набрызга — Вам предстоит её ещё выравнивать и отделывать.
На каждую сторону вертикальных панелей наносится слой раствора с минимальным слоем в 25 мм. Второй слой и последующий может наноситься после того, как первый слой начал схватываться.
Набрызг в окончательном виде имеет минимальную толщину 35 мм и характерную 28 дневную прочность в 25 МПа.
Во время дождя рекомендуется прервать работы и закрывать выполненные участки для избежания возможного размыва свеженанесенной смеси с поверхности панелей. Набрызг не должен наноситься при температуре окружающей среды ниже 4° C, в то время как при повышенных температурах (>35°C) и в присутствии вентиляции, нанесенный слой должен увлажняться или защищаться материалами, предотвращающими испарение влаги.
ARENA TopSL для бетона — обработка поверхности путем образования тонкой (до 100 мкм), износостойкой пленки, которая эффективно защищает от потери влаги для завершения процесса гидратации бетона.
Для того, что бы полностью контролировать толщину набрызга необходимо предварительно предусмотреть направляющие, которые могут быть установлены на панелях из раствора или металлических направляющих, которые должны быть потом удалены, пока слой набрызга ещё свежий.
Для того, что бы избежать последующего образования трещин. На следующий день снимаются подпорки, используемые для выравнивания и выставления панелей по вертикали, оставляются только подпорки в критически слабых точках (панель расположенная между 2 проемов и пр.), до тех пор пока не произойдет окончательного схватывания бетона.
1.2.4 Уход за нанесённым слоем
Правильный процесс высыхания раствора является существенным условием для обеспечения необходимой конструкционной прочности элементов. Во избежание преждевременного испарения влаги из раствора необходимо нанести на стены пленку, предотвращающую испарение, или, в качестве альтернативы, постоянно увлажнять стены и перекрытия в течение как минимум 2 дней после набрызга панелей. Рекомендуется обработка защитным составом образующим тонкое покрытие, препятствующее потери влаги из нанесённого слоя к примеру состав ARENA TopSL для бетона.
Все вышеуказанные меры позволяют обеспечить естественный процесс гидротации цемента, убирая возможные явления вызванные обезвоживающей усадкой.
При использовании пленки для предотвращения испарения необходимо предварительно проверить возможные проблемы прилегания для последующего нанесения отделочного материала
1.2.5 Отделка
1.2.6 Прочие указания
Использование растворонасосов для нанесения раствора повышает плотность и равномерность его укладки, сокращая уровень усадки и улучшает структурные характеристики, непроницаемость и износостойкость нанесенного слоя смеси. Полистирол не представляет собой особую категорию отходов, он может сдаваться в отходы и перерабатываться как пластик. Сталь может собираться и сдаваться в специализированные центры сбора металлолома.
- ПРОДОЛЖЕНИЕ СЛЕДУЕТ.
